ESD靜電二極管簡稱ESD，也叫ESD靜電保護器，是一種過壓、防靜電保護元件，是為高速數據傳輸應用的I/O端口保護設計的器件。但我們常用的路由器、網關等設備中，存在著大量的電路元?dú)狻Ｋ赃@些設備在制作時候，做到硬件防護就至關重要。接下來，我們跟著里陽半導體來了解幾個ESD相關知識吧！

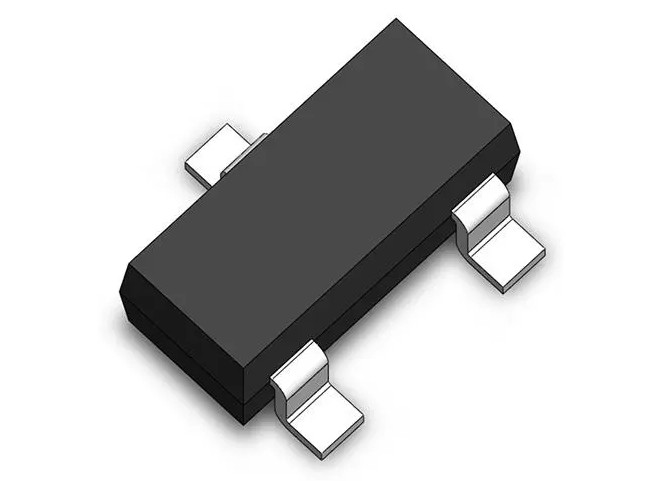

一、ESD靜電保護器二極管

首先，我們來了解下ESD靜電保護器二極管。ESD靜電保護器二極管的原理是將ESD靜電保護二極管并聯于電路中，當電路正常工作時，它處于截止?fàn)顟B(tài)（高阻態），不影響線路正常工作，當電路出現異常過壓并達到其擊穿電壓時，它迅速由高阻態變?yōu)榈妥钁B(tài)，給瞬間電流提供低阻抗導通路徑，同時把異常高壓箝制在一個安全水平之內，從而保護被保護IC或線路；當異常過壓消失，其恢復至高阻態，電路正常工作。

ESD靜電二極管、ESD靜電保護器、ESD保護二極管等都屬于保護器件。這些電器在對電路元件進行防護時，最關鍵的參考系數有快速響應時間，低箝位電壓，高電流浪涌承受能力這三點。

二、ESD二極管的工作原理

接下來，我們了解下ESD二極管的工作原理。ESD二極管存在一個擊穿電壓。當當ESD發生時，二極管反向電壓超過擊穿電壓，二極管反向?qū)ǎ瑢㈦娏鞣至鞯降兀Ｗo(hù)電路；理想情況下，二極管反向電壓小于擊穿電壓時反向電流應當為零。

當然 ，除了擊穿電壓之外。在選擇ESD二極管之前，要先了解下它的工作電壓，也就是反向峰值電壓。如果某個ESD二極管工作電壓定義為電流10納安。那么我們可以這樣理解，這個工作電壓值就是建議的最大電壓信號浮值。如果說你選擇的二極管的信號范圍是0至3.6伏。那么你應該選擇一個Vrwm在3.6伏以上的二極管。如果你選擇的二極管工作電壓小于3.6伏，就容易發生電流泄露的情況。

所以，在二極管進行選擇時，就應該根據工作電壓進行選擇。
