TVS瞬態抑制二極管，作為常用的電路保護元器件，廣泛應用于各行各業。在汽車電子、消費電子、電源驅動、工業配電、再生能源、電信、家電、計量儀器、醫療電子、工業控制、照明、安保系統、建筑控制及自動化、音頻/視頻設備、計算機及其周邊設備等多個領域都能找到TVS二極管的身影。對于TVS瞬態抑制二極管的工作原理和使用技巧，很多消費者朋友還為此困惑，里陽半導體特此寫了這篇文章，和大家聊一聊TVS瞬態抑制二極管的工作原理及使用技巧！

一、TVS瞬態抑制二極管的工作原理

瞬態電壓抑制二極管，簡稱TVS二極管，是在穩壓管工藝基礎上發展起來的一種新型高效電路保護器件。當電路兩端受到高能量沖擊時，TVS管能夠以PS級的響應速度把兩端的阻抗值由高阻抗轉化為低阻抗，瞬間吸收一個大電流，把兩端的電壓箝制在一個預定的數值，從而保護電路中精密器件免受瞬態高壓尖峰脈沖的沖擊。SO，TVS管憑借PS級響應速度、高浪涌吸收能力、低箝位電壓、低漏電流、低電容、擊穿電壓偏差小、無損壞極限、小體積、易安裝等優勢，廣泛使用于半導體或敏感零件的保護、二極電源和信號電路的保護以及防靜電保護。

二、TVS瞬態抑制二極管的使用技巧

方法/步驟

1.確定被保護電路的最大直流或連續工作電壓、電路的額定標準電壓和“高端”容限。

2.瞬變抑制二極管額定反向關斷VWM應大于或等于被保護電路的最大工作電壓。若選用的VWM太低，器件可能進入雪崩或因反向漏電流太大影響電路的正常工作。串行連接分電壓，并行連接分電流。

3.瞬變抑制二極管的最大箝位電壓VC應小于被保護電路的損壞電壓。

4.在規定的脈沖持續時間內，瞬變抑制二極管 的最大峰值脈沖功耗PM必須大于被保護電路內可能出現的峰值脈沖功率。在確定最大箝位電壓后，其峰值脈沖電流應大于瞬態浪涌電流。

5.對于數據接口電路的保護，還必須注意選取具有合適電容C的瞬變抑制二極管器件。

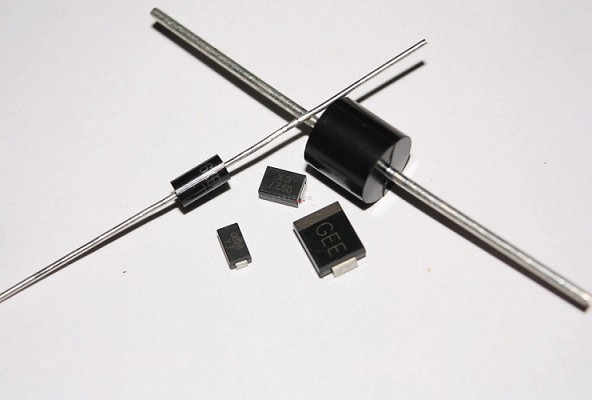

6.根據用途選用瞬變抑制二極管 的極性及封裝結構。交流電路選用雙極性瞬變抑制二極管較為合理；多線保護選用瞬變抑制二極管陣列更為有利。

溫度考慮。瞬態電壓抑制器可以在－55~+150℃之間工作。如果需要瞬變抑制二極管在一個變化的溫度 工作，由于其反向漏電流ID是隨增加而增大；功耗隨瞬變抑制二極管結溫增加而下降，從+25℃到+175℃，大約線性下降50％雨擊穿電壓VBR 隨溫度的增加按一定的系數增加。因此，必須查閱有關產品資料，考慮溫度變化對其特性的影響。
