可控硅簡稱SCR,是一種大功率電器元件，也稱晶閘管。它具有體積小、效率高、壽命長等優點。在自動控制系統中，可作為大功率驅動器件，實現用小功率控件控制大功率設備。它在交直流電機調速系統、調功系統及隨動系統中得到了廣泛的應用。

可控硅分單向可控硅和雙向可控硅兩種。雙向可控硅也叫三端雙向可控硅，簡稱TRIAC。雙向可控硅在結構上相當于兩個單向可控硅反向連接，這種可控硅具有雙向?qū)üδ堋Ｆ渫〝酄顟B(tài)由控制極G決定。在控制極G上加正脈沖(或負脈沖)可使其正向(或反向)導通。

一、可控硅的結構原件

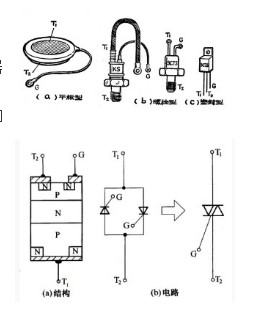

可控硅是P1N1P2N2四層三端結構元件，共有三個PN結，分析原理時，可以把它看作由一個PNP管和一個NPN管所組成，其等效圖解如右圖所示。雙向可控硅：雙向可控硅是一種硅可控整流器件，也稱作雙向晶閘管。這種器件在電路中能夠?qū)崿F(xiàn)交流電的無觸點控制，以小電流控制大電流，具有無火花、動作快、壽命長、可靠性高以及簡化電路結構等優點。從外表上看，雙向可控硅和普通可控硅很相似，也有三個電極。但是，它除了其中一個電極G仍叫做控制極外，另外兩個電極通常卻不再叫做陽極和陰極，而統稱為主電極Tl和T2。它的符號也和普通可控硅不同，是把兩個可控硅反接在一起畫成的。

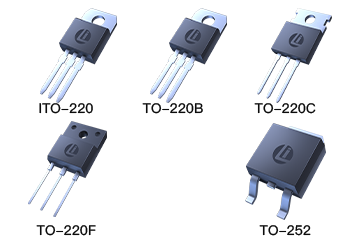

它的型號，在我國一般用“3CTS”或“KS”表示；國外的資料也有用“TRIAC”來表示的。雙向可控硅的規格、型號、外形以及電極引腳排列依生產廠家不同而有所不同，但其電極引腳多數是按T1、T2、G的顧序從左至右排列。觀察時，電極引腳向下，面對標有字符的一面。

二、可控硅的鑒別方法

鑒別可控硅三個極的方法很簡單，根據P-N結的原理，只要用萬用表測量一下三個極之間的電阻值就可以。

陽極與陰極之間的正向和反向電阻在幾百千歐以上，陽極和控制極之間的正向和反向電阻在幾百千歐以上，它們之間有兩個P-N結，而且方向相反，因此陽極和控制極正反向都不通。

控制極與陰極之間是一個P-N結，因此它的正向電阻大約在幾歐-幾百歐的范圍，反向電阻比正向電阻要大。可是控制極二極管特性是不太理想的，反向不是完全呈阻斷狀態的，可以有比較大的電流通過，因此，有時測得控制極反向電阻比較小，并不能說明控制極特性不好。另外，在測量控制極正反向電阻時，萬用表應放在R*10或R*1擋，防止電壓過高控制極反向擊穿。

若測得元件陰陽極正反向已短路，或陽極與控制極短路，或控制極與陰極反向短路，或控制極與陰極斷路，說明元件已損壞。

可控硅是可控硅整流元件的簡稱，是一種具有三個PN結的四層結構的大功率半導體器件。實際上，可控硅的功用不僅是整流，它還可以用作無觸點開關以快速接通或切斷電路，實現將直流電變成交流電的逆變，將一種頻率的交流電變成另一種頻率的交流電，等等。可控硅和其它半導體器件一樣，其有體積小、效率高、穩定性好、工作可靠等優點。它的出現，使半導體技術從弱電領域進入了強電領域，成為工業、農業、交通運輸、軍事科研以至商業、民用電器等方面爭相采用的元件。
